富士通　FMV-BIBLO _NB14B　の
故障・分解？・解体？・修理【電源コネクター部】
　同じ職場の人に、パソコンが故障したからデータ取り出して！とお願いされ、パソコ
ンの状態を確認するため起動したところ、思いがけず立ち上がり、何が原因か確認
したら、電源供給がうまくいっていないことが分かりました。
　パソコンが立ち上がったので、ＵＳＢメモリーにデータをコピーして終わりなのです
が、なんとなく直せそうな気がしたので、持ち主に、壊れても良ければ、修理チャレン
ジするよ！！！と言ったら、どうぞどうぞの二つ返事でｏｋをもらいましたので、自信
はありませんでしたが、修理にチャレンジしました。
　せっかくなので、ここに書き留めておきます。

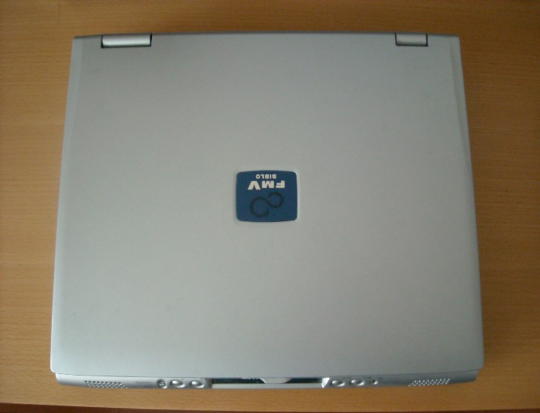

１）パソコンの蓋を閉めた状態です。

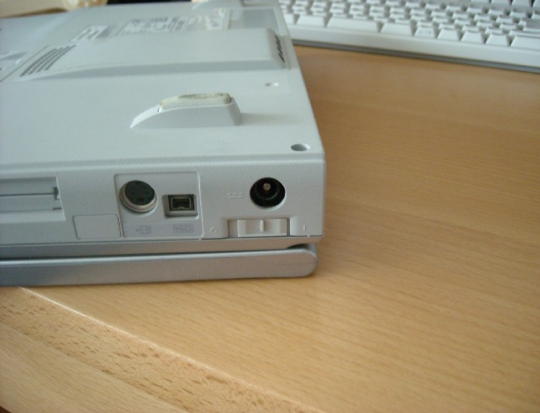

２）故障した電源供給部です。
３）上蓋を開けて、キーボードを外します。
　赤丸部のゴムを上にめくるとネジがあるので、そのネジを外し、ロゴが書いてある
部分を左にスライドさせると、その部分が外れます。

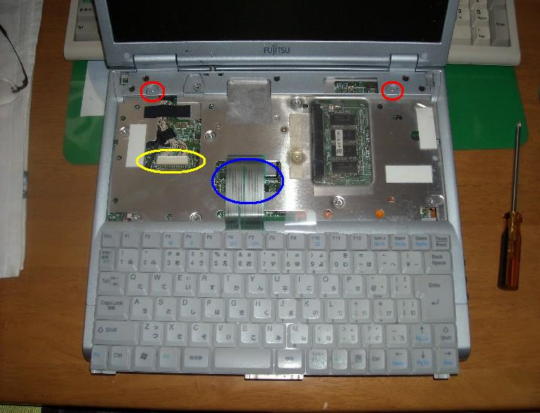

４）キーボードを外します。
　赤丸部に、キーボードを押さえるネジがありましたので、２本外し、上の方からゆっく
り慎重にキーボードを上げると、両面テープがはがれて来ますので、ゆっくりあわて
ずはがします。
　黄色丸部は、ディスプレーと繋がっている線です。これはディスプレー側に引いて外
します。
　青丸部は、キーボードと繋がっているフラットケーブルです。これも引いて外します。
　青丸部の右上は、メモリーを増設するソケットです。

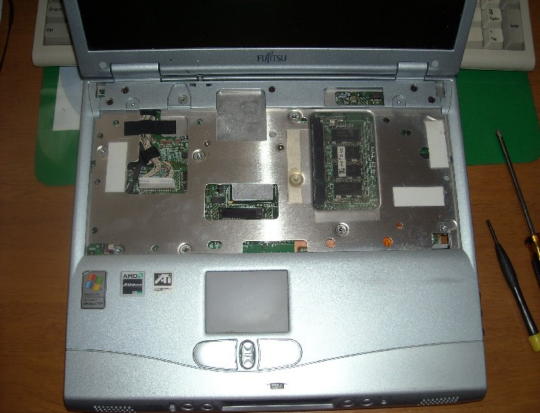

５）キーボードがなくなりました。

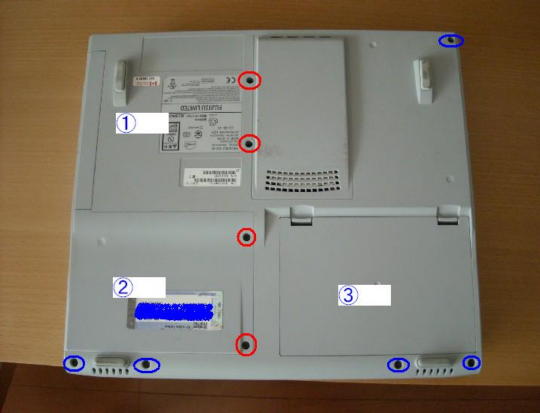

６）裏蓋を開けます。
　①はＣＤドライブです。センターの赤丸部のネジを外し、ＣＤドライブを引き抜くと外
れます。
　②はＦＤドライブです。センターの赤丸部のネジを外し、ＦＤドライブを少し左にずらし
外します。この時フラットケーブルが繋がっていますので気をつけて外してください。フ
ラットケーブルはＦＤ側を外しました。
　③はバッテリーです。取り外し用の爪を引き、上に上げると簡単に外れます。
　青丸部のビスを外します。
　最後にＣＤドライブとバッテリーを外した部分に、ネジが各２本ありますので、それを
外して、裏蓋を開けます。

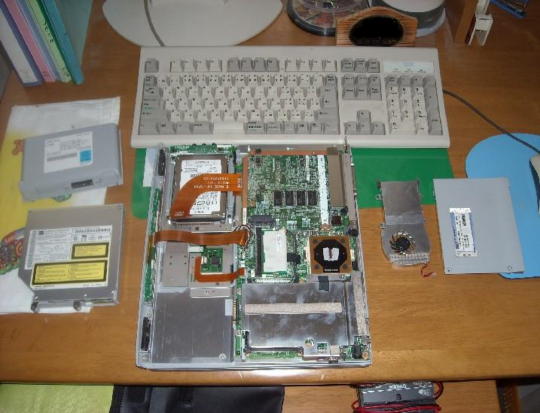

７）裏蓋を開けた状態です。
　ファンを取り外してから写真を撮ってしまいました。（＾＾；）

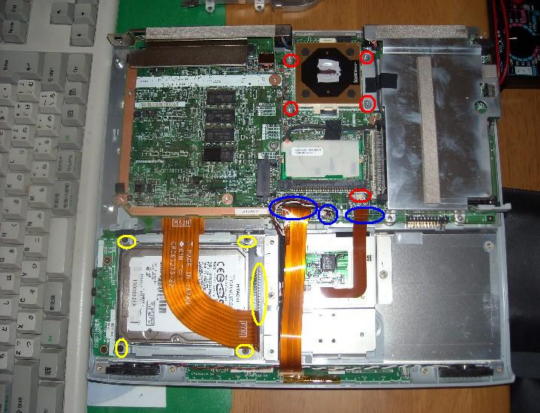

８）マザーボードを外します。
　上４つの赤丸部は、ファンを固定していたボルト穴です。下１つの赤丸部はファンの
電源ラインです。
　黄色丸部のネジを外してＨＤＤを取り出します。フラットケーブルはＨＤＤ側を外しま
す。
　青丸部左側のフラットケーブルと、真ん中の電源ケーブル、右側のフラットケーブル
を抜きます。
　最後にマザーボードを固定しているネジを外して、マザーボードを取り外します。

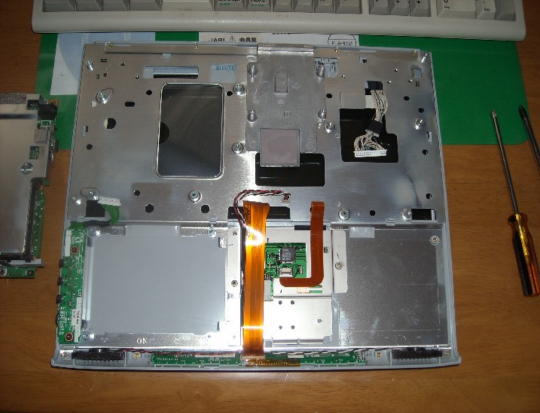

９）マザーボードを取り外した状態です。
　最初にキーボードとディスプレーのコードを外さないと、マザーボードは外せませ
ん。
　１度失敗しました。（；；）

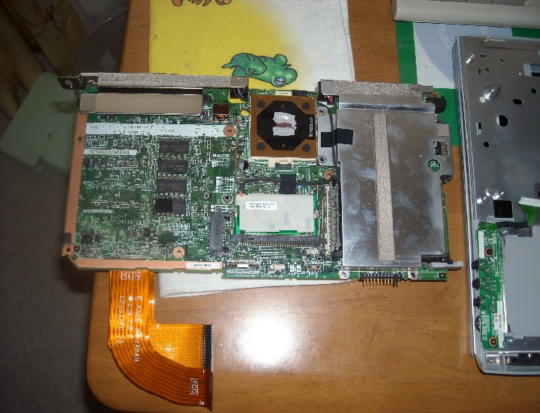

１０）取り外したマザーボードです。

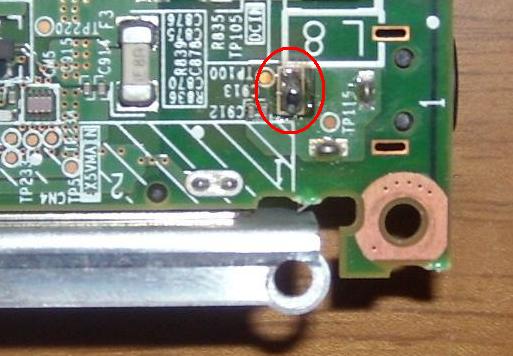

１１）電源供給部の半田が取れていた。
　赤丸の部分が＋で、半田が取れたピンが見えます。

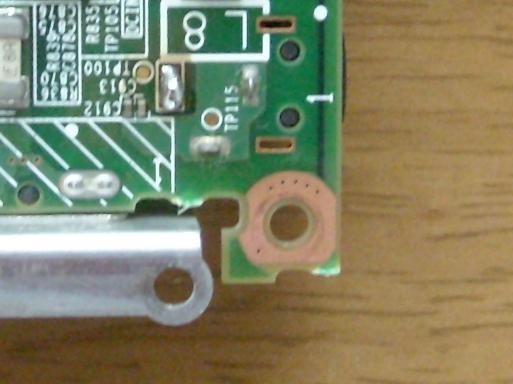

１２）半田をしました。
　芋半田であるが一応完了。
　テスターで＋同士、-同士の導通を確認して、+、-の不導通？？？（当然電子部品
を通して+、-は繋がっているので抵抗値は絶縁状態とはならない。）を確認した。
　あとは、逆手順で組み立てる。
　さて、結果は・・・どきどきしながらコンセントに電源コードを差し込む・・・煙は出てい
ない。ホ・・・
　パソコンのスイッチを入れると、見事立ち上がりました。（写真撮るの忘れていまし
た；；）
最後に
　ホームページで確認したところ、この故障は、半田で復旧した場合は、同じ現象が
再現される確立が高いと書いてありました。コネクター部を外して、新しいのに取り替
えるのがベストとか・・・
　まして、私の芋半田では、延命措置をしても、長くは持たないかなと不安に思いま
す。
